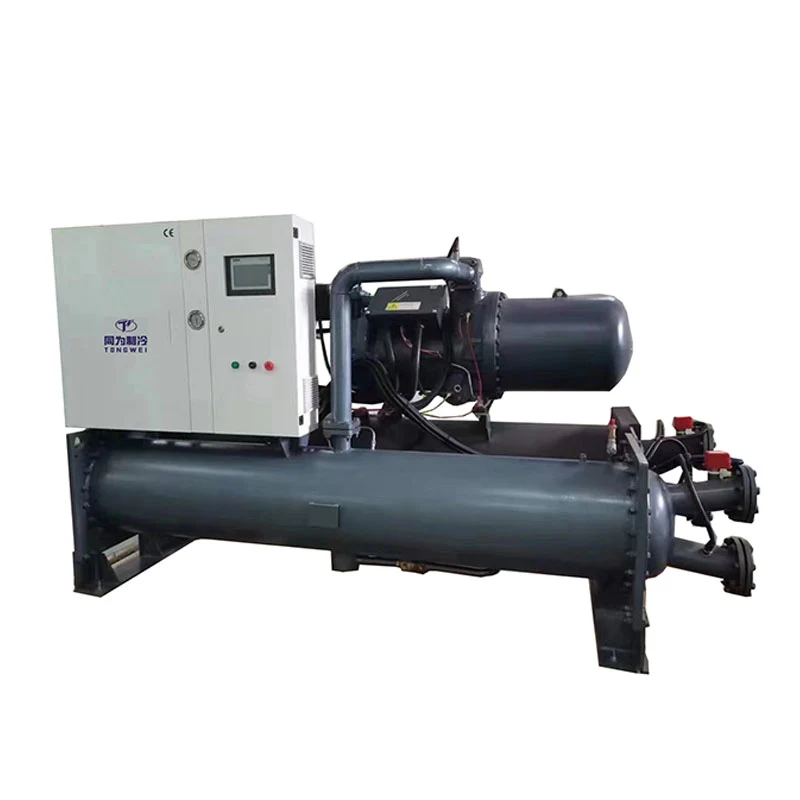

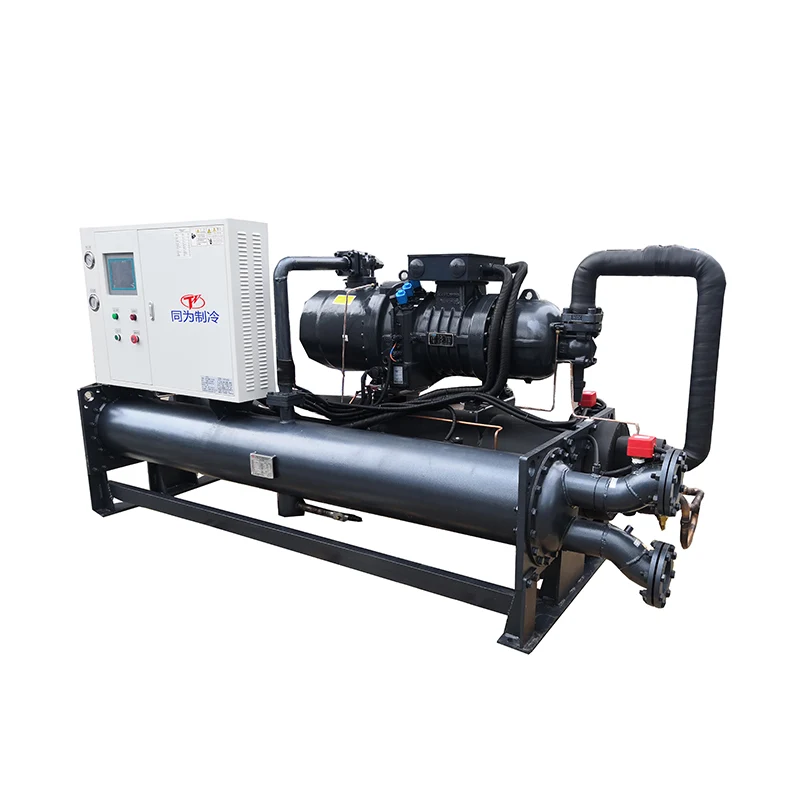

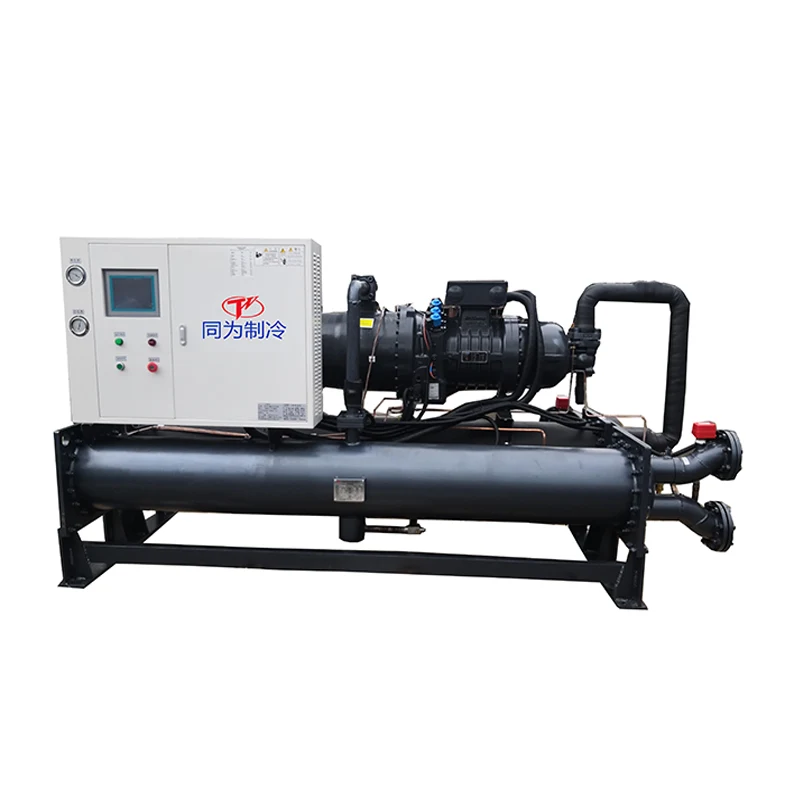

50 ton 170 kW watergekoelde schroefcompressor kuiter

50 ton 170 kW watergekoelde schroefcompressor kuiter

Tongwei is een professionele watergekoelde leverancier van de kuiter van de schroefcompressor en fabrikant met een goede prijs, kwaliteit en service. We hebben koelingenieurs ervaren om een ​​professionele oplossing te maken voor uw koelwatersystemen. 500 ton 170 kW Watergekoelde schroefcompressorkoeler kan het watertemperatuurbereik regelen van -30 ℃ tot +30 ℃, dat is met merkcomponenten van topkwaliteit, zoals Hanbell-schroefcompressor, makelaar en buistype-typevijgaar en condensor, PLC-temperatuurcontroller. Het moet installeren met een koeltoren voor een hoge koelefficiëntie. Al onze waterkoelde schroefcompressor koelmachines zijn met CE -certificering en 12 maanden garantie, elk probleem veroorzaakt door defecten van chiller zelf, service aangeboden tot het probleem binnen de garantie.

As a China leading manufacturer and supplier of water chiller over 15 years, Tongwei has exported various air cooled or water-cooled chillers cooling capacity from 10 Ton,20 Ton,40Ton,50Ton,80Ton 120 Ton and 200Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudi Arabia etc. We Biedt niet alleen hoogwaardige koelmachines, maar we geven ook prioriteit aan een uitstekende klantenservice. Een groot voordeel van onze Tongwei is dat onze klanten onze topprioriteit zijn, die ons onderscheidt van onze concurrenten. Ons deskundige team is toegewijd aan het bieden van uitstekende klantenservice en uw tevredenheid. Sommige van de belangrijkste voordelen die ons team voor uw koelmachine biedt, omvatten: Uitpakken, schoonmaken en testen van elk chiller -systeem voor verzending; Voer routinematige kwaliteitsborgingscontroles uit op elke eenheid; Verzend alleen gloednieuwe machines en systemen naar onze klanten; oplossen en oplossen van problemen zo snel en efficiënt mogelijk. Neem vandaag nog contact met ons op om al deze geweldige voordelen te krijgen met uw watergekoelde schroefcompressorkoeler. Een lid van ons team zal graag alle vragen beantwoorden en volledige technische specificaties bespreken. We kijken ernaar uit om met u samen te werken.

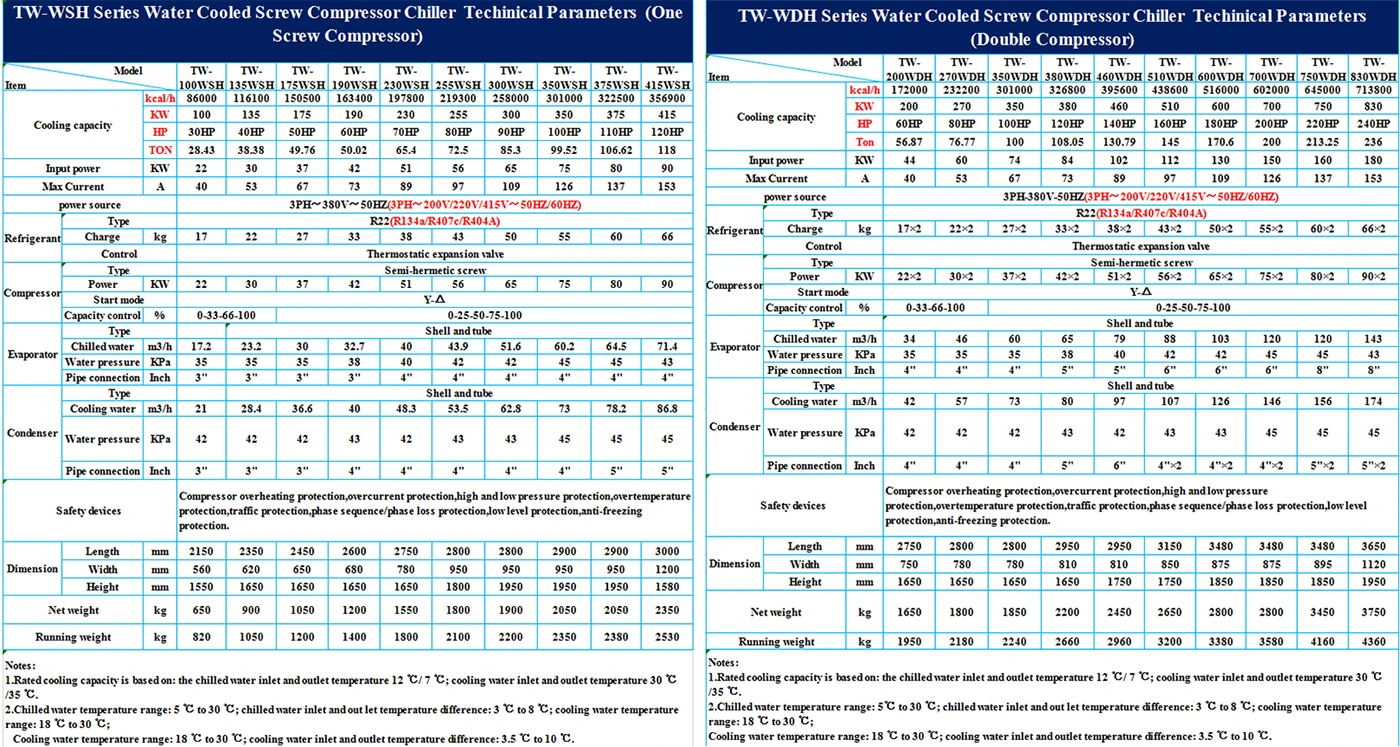

1. Watergekoelde schroefcompressor koelmachine technische specificatie

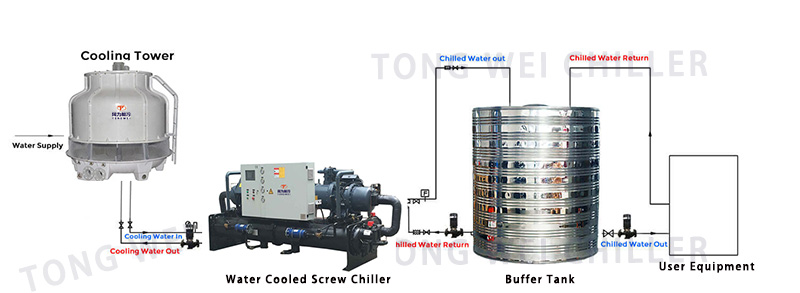

2. Hoe werkt 50 ton 170 kW watergekoelde schroefcompressorkoeler?

Aangezien deze waterkoelde schroefcompressorkoeler watergekoeld is, moet het verbinden met koeltoren voor warmteafwijking, de koelmachine is met shell en buisverdamper en condensor, dus het moet ook buffertank en pomp naar buiten verbinden, raadpleeg de blaasverbindingstekening voor referentie:

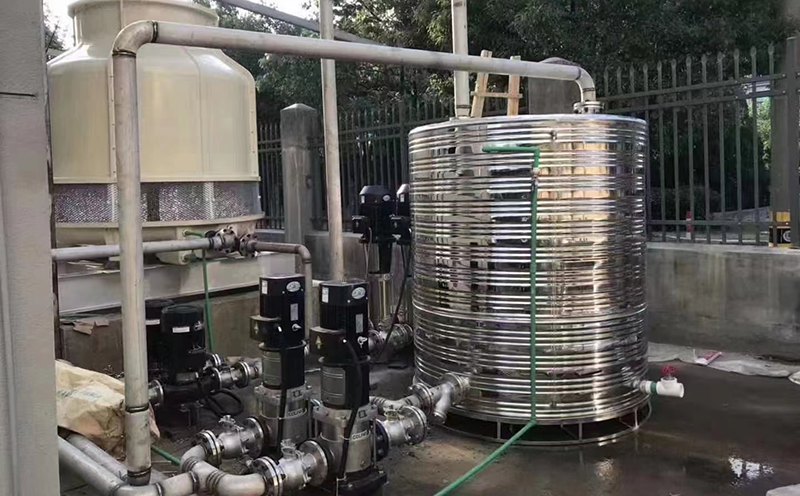

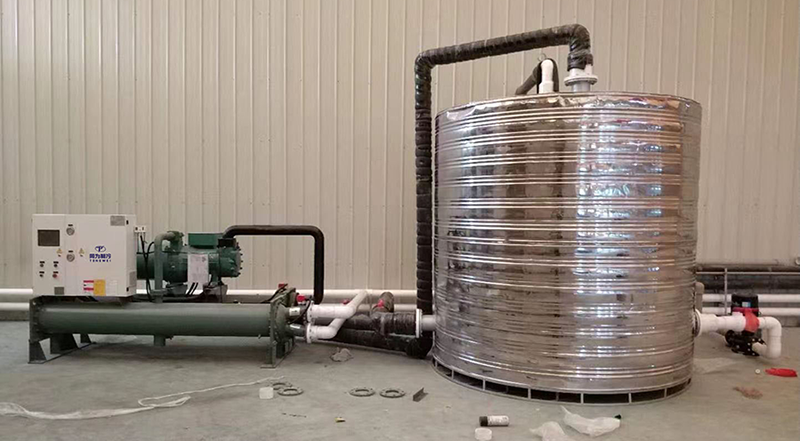

Water gekoelde schroefcompressor kuiter met bufferwatertank buiten installatie voor referentie

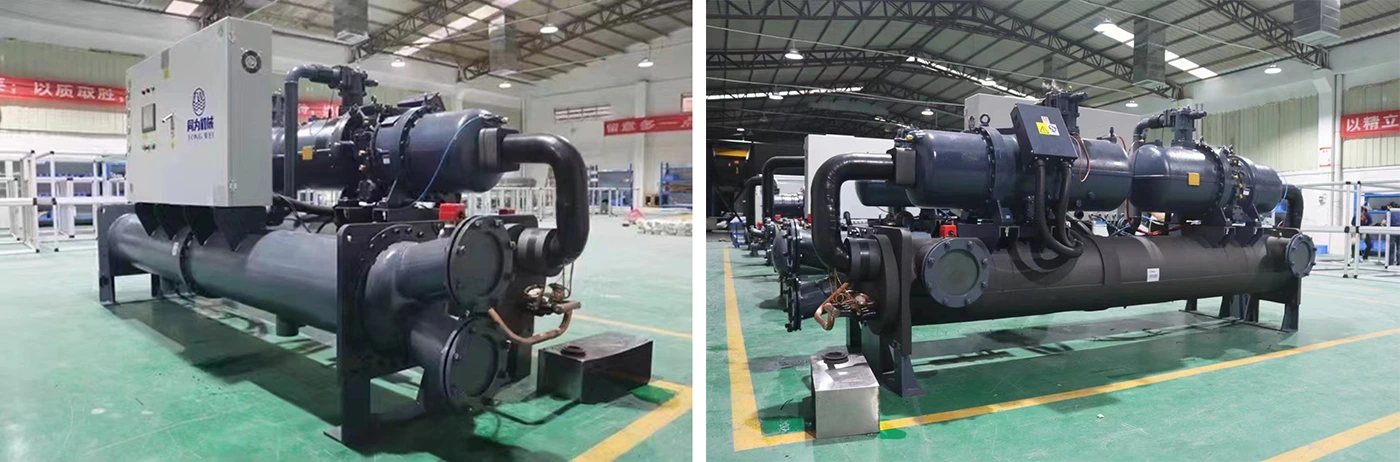

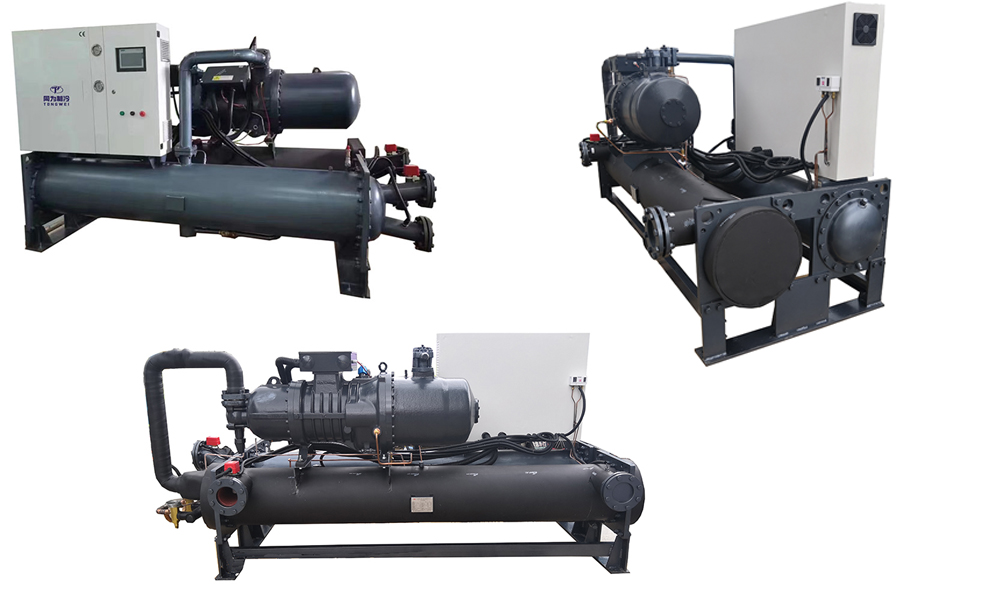

3. Verdelen van waterkoelde schroefcompressor koelmachine

»De koelmachine hanteert een semi-gesloten Hanbell/bitzer-schroefcompressor. De compressor is met capaciteitscontrole 0-25%-50%-75%-100%, dat automatisch wordt aangepast volgens de belastingwijzigingen en energiezuiniger is.

»Watergekoelde schroef Chemische koelmakingskoelcapaciteit van 30 ton tot 200 ton, gekoelde watertemperatuur van -10 ℃ tot 25 ℃.

»Water gekoelde schroef Chemische koelmachine maakt gebruik van een zeer efficiënte schaal en buiswarmte-uitwisseling om de koelefficiëntie te verbeteren. Tegelijkertijd, om de hoeveelheid smeerolie die de warmtewisselaar binnenkomt te verminderen, verhoogt de koelmachine het secundaire oligehalte om de hoeveelheid olie die de warmtewisselaar binnenkomt te minimaliseren en door een speciaal ontworpen injector door te geven. Het olie -retourapparaat begeleidt de smeerolie in de warmtewisselaar terug naar de compressor, waardoor de koelefficiëntie van de eenheid wordt verbeterd en de betrouwbaarheid van de werking van de eenheid wordt verbeterd.

»Water gekoelde chemische koeler maakt gebruik van PLC -temperatuurregelaar om de algehele werking van de eenheid te controleren. Het aanraakscherm zorgt voor aanpassingen en instellingen. Bespaar energieverbruik door de temperatuur en druk van het koelmiddel te reguleren dat de compressor binnenkomt.

»Door een waterpomp komt een continue stroom gekoeld water de koelmachine binnen vanuit de watertank. De watertank en koelcomponenten van de watergekoelde chemische koeler zijn verbonden door waterleidingen

»Het koelmiddel kan R22, R134A, R407C, R404A zijn

»380V-415V/50Hz 3ph voor standaardontwerp. Een ander ontwerp op het verzoek van de klant, zoals 220-570V 60Hz 3ph voor Filippijnen, Mexico of VS-klanten.

4. Wat zijn de belangrijkste componenten van waterkoelde schroefcompressorkoeler?

4.1 Compressor

De compressor is de sleuteloverhoper in waterkoelde schroefcompressorkoeler omdat het drukvariaties produceert om het koelmiddel rond te roeren.

Voor waterkoelde schroefschroef chemische koelmachine, die is met een of twee Hanbell -schroefmerk of Bizter -schroefcompressor voor optionele afhankelijk van de vereiste koelcapaciteit, met behulp van R407C -koelmiddel, is dit merkkompressen met hoge koelefficiëntie, laaggeluid, energiebesparing, milieubescherming en duurzaamheid, veiligheid en stabiliteit.

Elke schroefcompressor met 4 stappen van energiebeheersing 25%-50%-75%-100%om ervoor te zorgen dat de hele schroefkoeler stabiel is en een hoge koelprestaties garandeert.

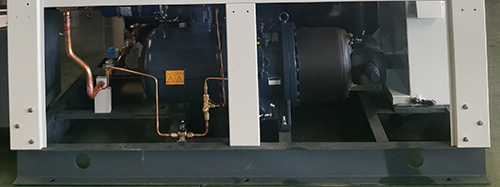

Hanbell -schroefcompressor

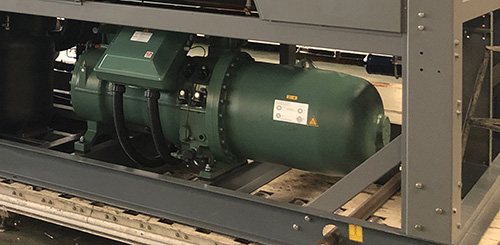

Bizter schroefcompressor

4.2 verdamper

De verdamper is een cruciaal onderdeel van waterkoeler schroefkoeler, omdat het verantwoordelijk is voor het extraheren van warmte van de gekoeld vloeistof, deze bevindt zich tussen de compressor en de expansieklep. Watergekoelde schroefkoeler maakt gebruik van een zeer efficiënte gesloten lusschaal en buistype warmtewisselaar als de verdamper.

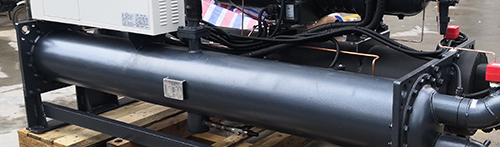

Shell en buisverdamper

5.3 condensor

De condensor voor waterkoelde schroefkoeler is met water-cooed type schaal en buis voor efficiëntie met een hoge warmte-uitwisseling en een goede stabiliteit. De functie is om de koelmiddelstoom af te koelen die uit de compressor wordt afgegeven in een vloeistof- of gas-vloeistofmengsel.

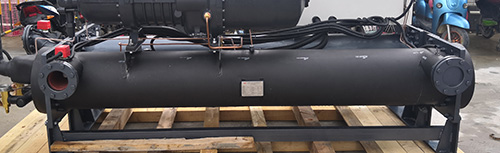

Water gekoeld type schaal en buiscondensor

5.4 Controller paneel

Tongwei-koelmachines gebruiken geïntegreerd PLC-besturingssysteem met een interface van de mens en het grote LED-touchscreenpaneel.

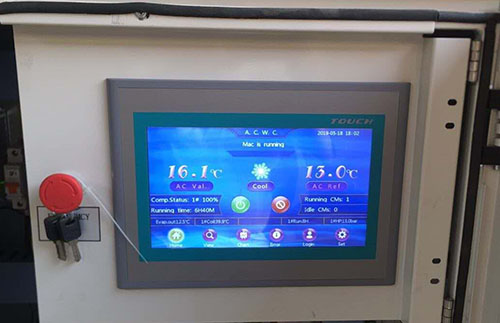

PLC -controller paneel

5. Hoe kan ik de rechter waterkoelde schroefcompressor kuiter kiezen?

Er zijn vijf belangrijke chiller -specificaties die u nodig hebt wanneer u een koelmachine voor uw toepassing kiest: de koelcapaciteit voor chiller, de spanning die vereist is voor bediening, de bijbehorende pomppaarden en debiet (contact met ons op aangepaste selectie), koelmiddel en het type verdamper.

5.1 Bereken de rechterkoelcapaciteit voor chiller

Een van de meesten vraagt ​​naar hoe we de koelcapaciteit voor koelmachines kunnen weten.  We gebruiken KW, ton, maar/h, kcal/h om koelingskoelcapaciteit te kiezen: 1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 btu/h;

Er is ook een formule om de koelcapaciteit voor chiller te berekenen:.

Koelcapaciteit (KW) = stroomsnelheid (M3/H)*Temp Change (T1-T2) /0.86

Warmtebelasting = C (specifieke warmte)* M (kwaliteitsuitgang per uur)* Temp Change (T1-T2)

Outzeer de koelmachine met 20% ideale maat in kW = kW x 1,2

Opgemerkt: T1: Inkomende watertemperatuur (℃) T2: Vereiste gekoelde watertemperatuur (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃

Welke grootte van de koelmachine is bijvoorbeeld nodig om 10 m³ water te koelen van 35 ° C tot 15 ° C in 1 uur?

Temperatuurdifferentieel = 35 ℃ -15 ℃ = 20 ℃

Waterstroomsnelheid = 10 m³/uur

Koelcapaciteit in KW = 10 x 20 ÷ 0,86 = 232 kW

Oversized de chiller = 232 x 1,2 = 278,4 kW

278,4 kW koelcapaciteit voor chiller is vereist.

5.2 Kracht

Verschillende landen en regio's hebben verschillende normen voor industriële elektriciteit, de gemeenschappelijke voedingen zijn 208-230V, 380-420V, 440-480V, 50Hz of 60Hz, 3phase.

In de Filippijnen is de voeding 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;

In Singapore en Maleisië is de voeding 415V 50Hz 3ph;

In Mexico is de voeding 220V 60Hz 3ph;

In de VS is de voeding 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph enzovoort

5.3 Koelmiddel

R22, R407C, R404A, R134A zijn optionele keuzes.

R22: Goed koeleffect, maar R22 wordt beschouwd als een krachtig broeikasgas, dus het is verboden in de meeste landen.

R407C: een goede vervanging voor R22, goed koeleffect.

R404A: geschikt voor toepassing die lage temperatuur vereist (onder -10 ° C).

R134A: een niet-brandbaar gas dat voornamelijk wordt gebruikt als een "hoge temperatuur" koelmiddel, geschikt voor luchtgekoelde koelmachine die werkt bij een hoge omgevingstemperatuur boven 50 ℃.

5.4 Verdamper Kies

Luchtgekoelde schroefkoeler gebruikt over het algemeen één verdampers: is alleen de shell- en buiswarmtewisselaar. Schoon- en buistype -verdamper, waarvoor een extra waterbuffertank nodig is om aan te sluiten.

5.5 Buffer Watertankcapaciteit Kies

De capaciteit van Buffer Tank kan worden aangepast volgens specifieke behoeften. Het kan een grotere warmtebelasting bufferen, meer gekoeld water opslaan.

304 roestvrijstalen watertank

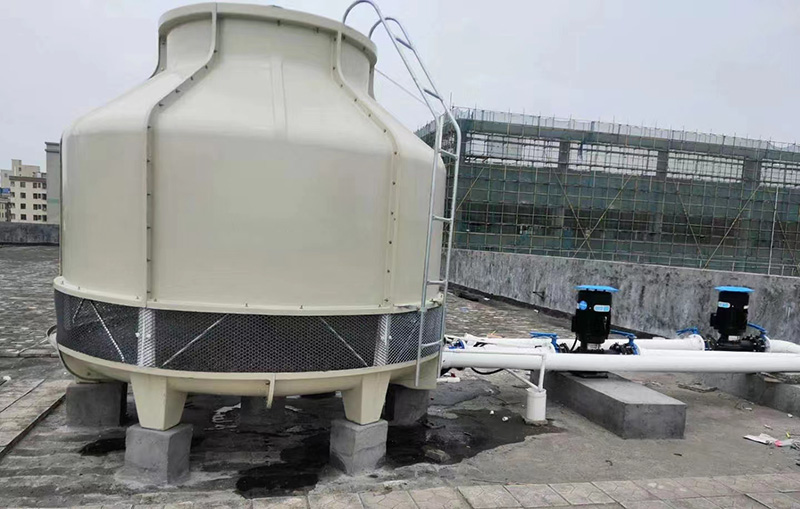

6. Hoe kies je de juiste waterkoeltoren voor je waterkoelde schroefcompressor koelmachine?

Watergekoelde koelmachine moet verbinden met waterkoeltoren en waterkoelpomp buiten voor warmteafdeling, dus hoe kies je het juiste waterkoeltorenmodel naar je waterkoelde schroefkoeler?

Er zijn drie belangrijke temperatuurfactoren die u moet overwegen bij het kiezen van een koeltoren voor watermelder voor watersluiter: inlaat warmwatertemperatuur, uitlaatkoude watertemperatuur en natte boltemperatuur. De warmwatertemperatuur is dat wat de toren binnenkomt. De koude watertemperatuur is dat wat het water verlaat terwijl de natte boltemperatuur verwijst naar de heersende temperatuur van het geografische gebied waar de toren zich bevindt.

De benadering is de term die wordt gebruikt om te verwijzen naar het verschil tussen de temperaturen van de waterbron wanneer deze de toren binnengaat versus de temperatuur van het water zodra het de toren heeft verlaten. Dit is een cruciale bepaler van de effectieve van het warmte -uitwisselingsproces.

Om de juiste koeltoren te kiezen, moet mechanische efficiëntie prioriteit krijgen. Dit verwijst naar de hoeveelheid ventilatorvermogen die nodig is om omgevingslucht in de koeltoren te circuleren. Het bereik - of het temperatuurverschil tussen warm en koud water - is ook cruciaal omdat het het energieverbruik zal beïnvloeden.

Dus om erachter te komen hoe u een koelwatertoren kunt kiezen met voldoende koelcapaciteit, moet u begrijpen welke omstandigheden het gebruik van een koeltoren vereisen. Vind de onderstaande waterkoeltoren die geschikt is voor waterkoelde schroefkoeler:

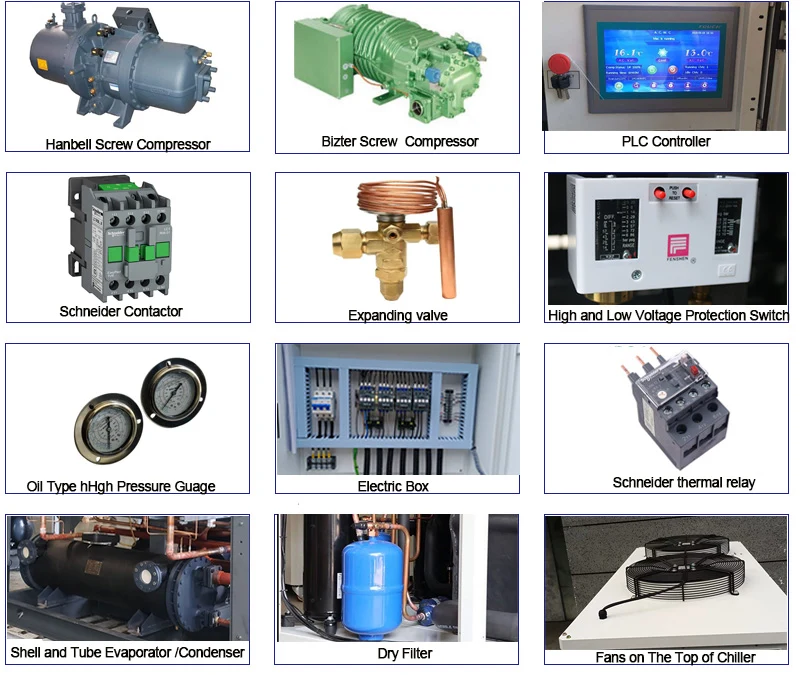

7. Spare deel voor waterkoelde schroefcompressor koelmachine

8. Wat is het verschil tussen luchtgekoelde schroefcompressor en waterkoelde schroefcompressorkoeler

Luchtgekoelde en watergekoelde schroefcompressor koelmachines zijn beide soorten koelmachines die worden gebruikt om te koelen.

Het belangrijkste verschil tussen luchtgekoelde waterkoeler en waterkoelde schroefcompressorkoeler is condensor:

De condensor van een luchtgekoelde schroefcompressorkoeler wordt gekoeld door de omgevingslucht, die de warmte die tijdens het koelproces wordt gegenereerd, in de omringende lucht wordt gedissipeerd;

Watergekoelde schroefcompressor kuiter met een schaal en buiswater-type condensor die is bevestigd aan een koeltoren en meestal wordt gebruikt in middelgrote en brede installaties waar water beschikbaar is. Dus wat gekoelde waterkoeler moet verbinden met waterkoeltoren en waterkoelpomp buiten, de installatie is meer problemen dan luchtgekoelde schroefkoeler.

Maar als uw omgevingstemperatuur zeer hoog boven de 50 ℃ is, raden we u aan om watergekoelde schroefchemische koelmachine te gebruiken, omdat luchtgekoelde schroefkoeler meer energie kan verbruiken om dezelfde koelcapaciteit te bereiken vanwege de beperkingen van lucht als een warmteverwisselingsmedium en waterkoelt waterhoeler gebruikt constante en efficiënte warmtedissipatie, dus in hoge ambtstemperatuur, waterkoeler is meer energie-efficiënt en betere keuze voor uw applicatie.

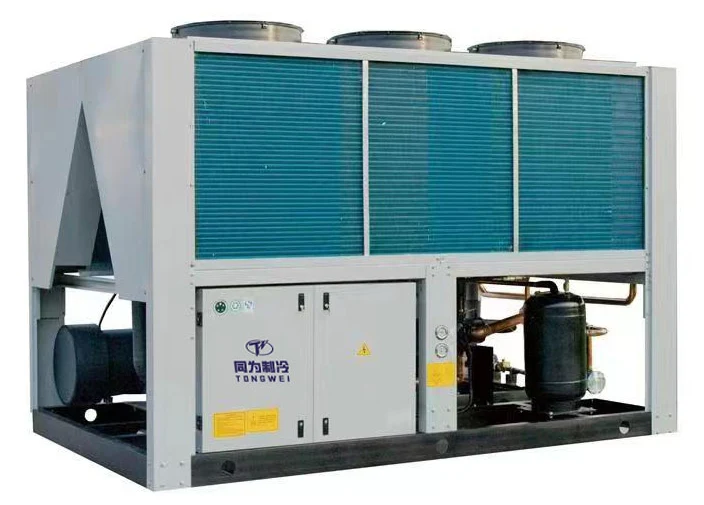

Luchtgekoelde schroefcompressorchiller

8. Weggen van water gekoelde schroefcompressorkoeler

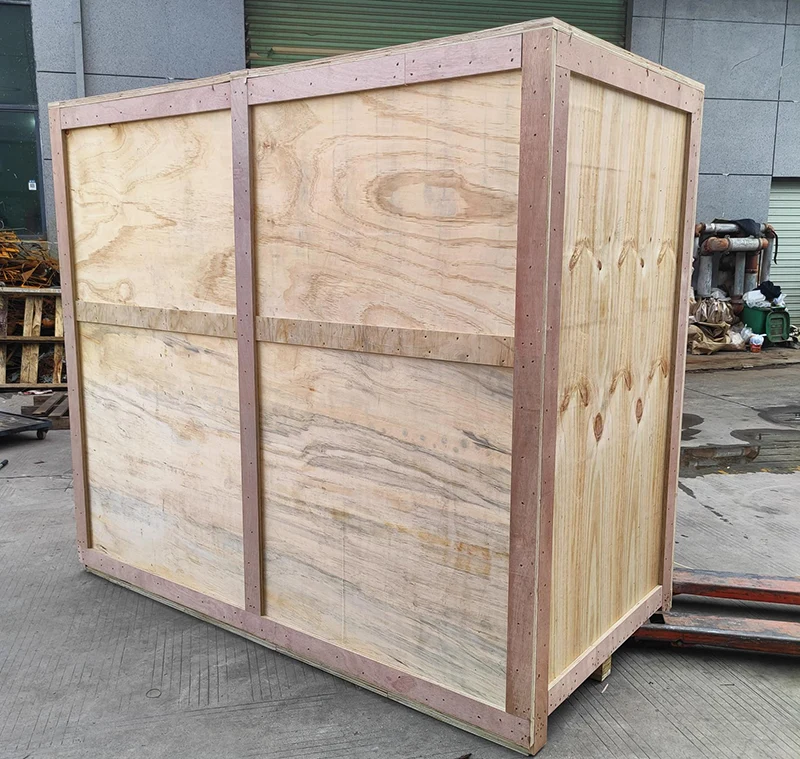

Als een professionele leverancier van waterleveranciers en exporteur hebben we onze eigen verzendingstorder om de verzending te regelen. Onze chiller -machine is met multiplexpakking, die schade tijdens het transport voorkomt en aan de exportnormen voldoet. Er zijn drie manieren om uw koelmachine te leveren:

1.Ship by Air: Aangezien de koeler met compressor, waterpomp en ventilatoren is, is het perslucht en olie in de compressor een gevaarlijk item met de mogelijkheid van explosie, dus het moet het gecomprimeerde koelmiddel vrijgeven voor transport. (Het betekent dat waterkoeler zonder koelmiddel bij het kiezen van deze scheepvaart Way. Nadat de machine op uw bestemming is aangekomen, moet u koelmiddel toevoegen door lokale professionals. De luchtvaartmaatschappij vraagt ​​ons ook om veel documenten te verstrekken om te bewijzen dat de koelmachine geen gevaarlijk product is.

2. Schip per zee: de transporttijd is langer dan door de lucht, maar de vrachtkosten zijn goedkoop en het is niet nodig om koelmiddel toe te voegen nadat de apparatuur op de bestemming is aangekomen. Deze verzending is de meest geschikte transportmodus voor u om uw lokale haven te leveren.

3. Als u uw eigen verzendcontainer in uw andere leverancier in China hebt, kunnen wij u helpen de koelmachine aan uw leverancier in elke stad van China te leveren.
