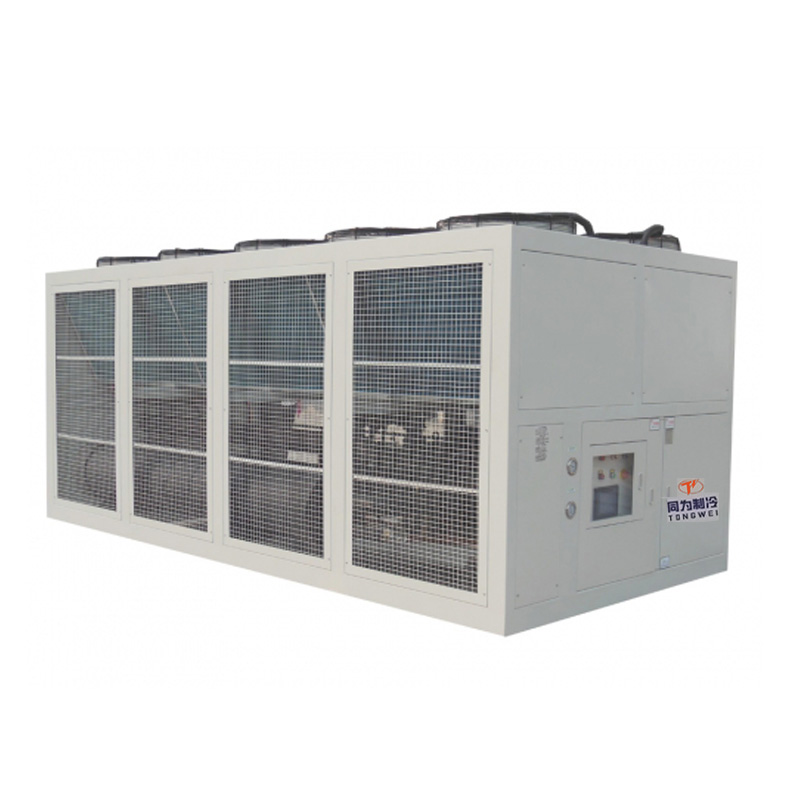

Luchtgekoelde schroefkoelmachine van 120 ton, 400 kW

Luchtgekoelde schroefkoelmachine van 120 ton/400 kW

Hoogwaardige luchtgekoelde schroefkoelmachine van 120 ton 400 kW wordt aangeboden door de Chinese fabrikanten Tongwei. Luchtgekoelde schroefkoelmachine wordt ook wel luchtgekoelde schroefcompressorkoelmachine genoemd, een betrouwbare koelmachine die wordt gemedieerd om een ​​geluidsarme en trillingsvrije koelwerking te bieden voor toepassingen met grote koelcapaciteit. Hij is uitgerust met een schroefcompressor en een luchtgekoelde condensor om het systeem af te voeren verwarm efficiënt zonder een toevoer van gekoeld water te vereisen, die warmte uit proceswater absorbeert, en de warmte vervolgens wordt overgedragen aan de lucht rond de koelunit.

De luchtgekoelde schroefkoelmachine van 120 ton wordt ook wel luchtgekoelde schroefcompressorkoelmachine genoemd, die is uitgerust met twee eenheden semi-hermetische hanbell-schroefcompressor met R407c, R22, R134a en R404a, allemaal beschikbaar, afhankelijk van de werkomstandigheden van de schroefkoeler, toepassingsvereisten en omgevingstemperatuur.

Industriële luchtgekoelde schroefkoelmachine van 120 ton is geschikt voor spuitgieten, rubber, bedrukken, kunststofspuitgieten, drankenproductie, polijsten van metaal, de farmaceutische industrie en andere andere industrieën.

Als professionele fabrikant en leverancier van koelmachines in China kunnen we een compleet assortiment luchtgekoelde schroefkoelmachines leveren, met een koelcapaciteit van 80 kW tot 1000 kW en het temperatuurregelbereik van de koelmachine is van +25 ℃ tot -30 ℃.

120 Ton 400KW Luchtgekoelde Schroef Chiller Machine Technische Specificatie MODEL: TW-420ADH

Hoe werkt een luchtgekoelde schroefkoelmachine van 120 ton en 400 kW?

Luchtgekoelde schroefkoelmachine van 120 ton met bufferwatertank buiten installatie ter referentie

Kenmerken van luchtgekoelde schroefkoelmachine

»Temperatuurregeling 7℃ tot 25℃

»Hoge kwaliteit Hanbell/Bizter schroefcompressor

»Shell-and-tube-verdamper

»PLC-controller

»Geen waterkoeltoren nodig

»Eenvoudige installatie en bediening, lage onderhoudskosten

Wat zijn de belangrijkste componenten van een luchtgekoelde schroefkoelmachine van 120 ton en 400 kW

4.1 Compressor

De compressor is de belangrijkste drijfveer in de luchtgekoelde schroefkoelmachine, omdat hij drukvariaties produceert om het koelmiddel rond te roeren.

Voor een koelmachine van 120 ton, die met 2 eenheden Hanbell Screw-merk of Bizter Screw-compressor voor optioneel is, hangt af van de vereiste koelcapaciteit, met behulp van R407C-koelmiddel, dit merkcompres heeft een hoge koelefficiëntie, laag geluidsniveau, energiebesparing, milieubescherming en duurzaamheid, veiligheid en stabiliteit.

Elke schroefcompressor met 4 stappen van energieregeling 25%-50%-75%-100% om ervoor te zorgen dat de hele schroefkoelmachine stabiel is en hoge koelprestaties garandeert.

Hanbell-schroefcompressor

Bizter-schroefcompressor

4.2 Verdamper

De verdamper is een cruciaal onderdeel van een stationaire luchtgekoelde koelmachine, omdat deze verantwoordelijk is voor het onttrekken van warmte aan de te koelen vloeistof. De verdamper bevindt zich tussen de compressor en het expansieventiel. Stationaire luchtgekoelde koelmachine Maakt gebruik van een zeer efficiënte shell-and-tube-warmtewisselaar met gesloten lus als verdamper.

Shell en Tube-verdamper

4.3 Condensor

De condensor voor luchtgekoelde schroefkoelmachines is uitgerust met efficiënte dwarsnaadvinnen en koperen buizen met binnenschroefdraad voor een hoge warmte-uitwisselingsefficiëntie en goede stabiliteit. Zijn functie is het afkoelen van de koelmiddelstoom die vrijkomt uit de compressor tot een vloeistof of gas-vloeistofmengsel .

Aluminium vin+ventilator condensor

4.4 Bedieningspaneel

Tongwei-koelmachines maken gebruik van een geïntegreerd PLC-besturingssysteem met mens-computerinterface en een groot LED-aanraakscherm.

PLC-controllerpaneel

Hoe kies ik de juiste luchtgekoelde schroefkoelmachine?

Er zijn vier belangrijke koelmachinespecificaties waarmee u rekening moet houden wanneer u een koelmachine voor uw toepassing kiest: de koelcapaciteit van de koelmachine, de spanning die nodig is voor werking, het bijbehorende pompvermogen en debiet (neem contact met ons op voor aangepaste selectie), koelmiddel en de verdamper. type.

5.1 Bereken de juiste koelcapaciteit voor de koelmachine

Een van de meest gestelde vragen over hoe we de koelcapaciteit van koelmachines kunnen kennen. We gebruiken KW, Ton, But/h, Kcal/h om de koelcapaciteit van de koelmachine te kiezen:1 kW=860 kcal/uur; 1 TON=3,517 kW; 1 kW=3412 Btu/u;

Er is ook een formule om het koelvermogen van een koelmachine te berekenen:

Koelcapaciteit (kw)= Debiet (m3/u)*Temperatuurverandering (T1-T2)/0,86

Warmtebelasting= C(soortelijke warmte)* M(kwaliteitsopbrengst per uur)*Temperatuurverandering(T1-T2)

Maak de koelmachine 20% groter. Ideale grootte in kW = kW x 1,2

Opgemerkt: T1: Temperatuur binnenkomend water (℃)      T2: Vereiste temperatuur gekoeld water (℃)

Welk formaat koelmachine is bijvoorbeeld nodig om 10 m³ water in 1 uur van 35°C naar 15°C te koelen?

Temperatuurverschil = 35℃-15℃=20℃

Waterdebiet = 10 m³/uur

Koelcapaciteit in kW = 10 x 20 ÷ 0,86 = 232 kW

Extra grote koelmachine = 232 x 1,2 = 278,4 kW

Er is een koelcapaciteit van 278,4 kW voor de koelmachine vereist.

5.2 Vermogen

Verschillende landen en regio's hebben verschillende normen voor industriële elektriciteit, de gemeenschappelijke stroomvoorzieningen zijn dat ook208-230V, 380-420V, 440-480V, 50Hz of 60Hz, 3 fases.

In de Filippijnen is de voeding 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

in Singapore en Maleisië is de voeding 415V 50HZ 3PH;

in Mexico is de voeding 220V 60HZ 3PH;

In de VS is de voeding 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH enzovoort

5.3 Koelmiddel

R22, R407C, R404A, R134A zijn optionele keuzes.

R22: goed koelend effect, maar R22 wordt beschouwd als een krachtig broeikasgas en is daarom in de meeste landen verboden.

R407C: een goede vervanger voor R22, goede koelende werking.

R404A: geschikt voor toepassingen waarbij lage temperaturen vereist zijn (onder -10°C).

R134A: een niet-ontvlambaar gas dat voornamelijk wordt gebruikt als koelmiddel voor “hoge temperaturen”, geschikt voor luchtgekoelde koelmachines die werken bij een hoge omgevingstemperatuur boven 50℃.

5.4 Verdamper Keuze

Luchtgekoelde schroefkoelmachines maken doorgaans gebruik van één verdamper: dat is gewoon zoshell en tube warmtewisselaarVerdamper van het shell-and-tube-type, waarvoor een extra waterbuffertank nodig is om aan te sluiten.

5.5 Capaciteit bufferwatertank Kies

De capaciteit van de buffertank kan worden aangepast aan specifieke behoeften. Het kan een grotere warmtebelasting bufferen en meer gekoeld water opslaan.

304 roestvrijstalen watertank

Reserveonderdeel voor luchtgekoelde schroefkoelmachine

Wat is het verschil tussen een luchtgekoelde schroefkoelmachine en een watergekoelde schroefkoelmachine

Luchtgekoelde en watergekoelde schroefkoelmachines zijn beide typen koelmachines die worden gebruikt voor koeltoepassingen in verschillende industrieën.

Het belangrijkste verschil tussen luchtgekoelde schroefkoelmachine en watergekoelde schroefkoelmachine is de condensor:

De condensor van een luchtgekoelde schroefkoelmachine wordt gekoeld door de omgevingslucht, waarbij de tijdens het koelproces gegenereerde warmte wordt afgevoerd naar de omringende lucht;

Watergekoelde schroefkoelmachinemet een shell-and-tube watercondensor die is bevestigd aan een koeltoren en doorgaans wordt gebruikt in middelgrote en brede installaties waar water beschikbaar is. De watergekoelde schroefkoelmachine moet dus worden aangesloten op de waterkoeltoren en de waterkoelpomp buiten, de installatie is meer problemen dan luchtgekoelde schroefkoelmachine.

Maar als uw omgevingstemperatuur zeer hoog is boven 50℃, raden wij u aan een luchtgekoelde schroefkoelmachine te gebruiken, omdat een luchtgekoelde schroefkoelmachine meer energie kan verbruiken om dezelfde koelcapaciteit te bereiken vanwege de beperkingen van lucht als warmtewisselingsmedium en watergekoeld. De schroefkoelmachine maakt gebruik van een constante waterbron voor een stabielere en efficiëntere warmteafvoer, dus bij hoge omgevingstemperaturen is de watergekoelde schroefkoelmachine energiezuiniger en een betere keuze voor uw toepassing.

Watergekoelde schroefkoelmachine

Industriële toepassingen van luchtgekoelde schroefkoelmachines

Luchtgekoelde schroefkoelmachines zijn een zeer populair koelsysteem dat stabiele en betrouwbare waterkoelingsbronnen kan bieden voor zowel industrieel als commercieel gebruik.

Luchtgekoelde schroefkoelmachines worden ook veel gebruikt in de kunststofindustrie, de voedingsmiddelenindustrie, de chemische industrie en de cement-/betonkoeling.

8.1 Kunststofindustrie

Luchtgekoelde schroefkoelmachines worden ook veel gebruikt in de kunststofverwerking en de kunststofindustrie, waaronder kunststof spuitgieten, kunststof extruderen en extrusielijnen, blaasvormmachines.

De functie van het gebruik van een luchtgekoelde schroefkoelmachine is om het koelwaterdebiet te leveren voor het afkoelen van de temperatuur van de plastic matrijs om de productkwaliteit en productie-efficiëntie te garanderen.

Luchtgekoelde schroefkoelmachine voor de kunststofindustrie

8.2 Voedingsindustrie

Luchtgekoelde koelmachines zijn belangrijk in de voedingsmiddelenindustrie om de temperatuur onder controle te houden, de kwaliteit te behouden, verschillende productieprocessen te ondersteunen en aan de regelgeving te voldoen.

Luchtgekoelde schroefkoelmachine voor de voedingsindustrie

8.3 Chemische Industrie

De farmaceutische industrie bereidt medicijnen voor door verwerking via verschillende verwarmings- en koelingsparameters, aangezien mengen, extrusie, mengen en luchtgekoelde schroefkoelmachines koelmachines zijn die koelwater op lage temperatuur leveren, de temperatuur van de chemische machines verlagen en farmaceutische koeling verwerken.

Luchtgekoelde schroefkoelmachine voor de chemische industrie

8.4 Cement-/betonkoeling

De productie van cement omvat een reeks chemische reacties die aanzienlijke hoeveelheden warmte genereren. Cement wordt gewoonlijk gemengd met water uit het materiaal dat bekend staat als beton, waarvan de temperatuur in grote mate wordt bepaald door het water dat wordt gebruikt in de chemische combinatie van cementaggregaten en water.

Verzending van luchtgekoelde schroefkoelmachine

Als professionele leverancier en exporteur van waterkoelmachines hebben we onze eigen expediteur om de verzending te regelen. Onze koelmachine is voorzien van multiplexverpakkingen, die schade tijdens transport voorkomen en voldoen aan de exportnormen. Er zijn drie manieren waarop u uw koelunit kunt leveren:

1. Verzending per vliegtuig: Omdat de koelmachine is uitgerust met een compressor, waterpomp en ventilatoren, zijn het gecomprimeerde koelmiddel en de olie in de compressor een gevaarlijk item met explosiegevaar, dus moet het gecomprimeerde koelmiddel vóór transport worden vrijgegeven. (Het betekent dat de waterkoeler zonder koelmiddel wordt gebruikt als u voor deze verzendmethode kiest. Nadat de machine op uw bestemming is aangekomen, moet u koelmiddel toevoegen door lokale professionals. De luchtvaartmaatschappij vraagt ​​ons ook om veel documenten te verstrekken om te bewijzen dat de koelmachine geen gevaarlijk product is. De vrachtkosten door de lucht zijn erg hoog en kunnen hoger zijn dan de kosten van een koelmachine, dus door de lucht voor levering is niet de transportwijze die aan onze klant wordt aanbevolen.

2. Verzenden over zee: de transporttijd is langer dan door de lucht, maar de vrachtkosten zijn goedkoop en het is niet nodig om koelmiddel toe te voegen nadat de apparatuur op de bestemming is aangekomen. Deze manier van transport is de meest geschikte transportwijze voor u tot levering in uw lokale haven.

3. Als u uw eigen verzendcontainer bij uw andere leverancier in China heeft, kunnen wij u helpen de koelmachine te leveren aan uw leverancier in elke stad van China.

Waarom zou u Tongwei kiezen als uw leverancier van 120 ton 400KW luchtgekoelde schroefkoelmachines?

▪ Ervaring waarop u kunt vertrouwen

Wij ontwerpen en bouwen al meer dan 15 jaar waterkoelers. Van luchtgekoelde chillers tot watergekoelde chillers en alles daartussenin, we hebben chillers gebouwd voor vrijwel elke branche en elke toepassing.

▪ Snelle offerte

Ontvang vandaag nog een offerte voor uw project! Meestal leveren wij binnen 2 uur een offerte op maat.

▪ 24/7 klantenservice

Geloof dat wij altijd aan uw zijde zullen staan. Of u nu een vraag heeft of een offerte nodig heeft, er staat altijd iemand aan de telefoon, 24 uur per dag.

▪ Duurzame en betrouwbare machine

Onze producten zijn vervaardigd uit hoogwaardige materialen en we bieden een concurrerende garantie op alle industriële koelmachines.
